ZW型自吸式排污泵
ZW型自吸式排污泵

ZW型自吸式排污泵

    • 质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！

    • 交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！

    • 专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

全国服务热线：
021-58570166 在线咨询
  • 型号及参数
  • 结构与材料

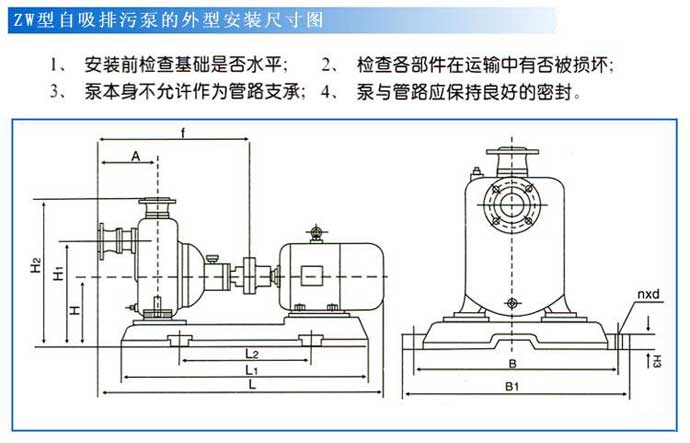

  • 安装尺寸图

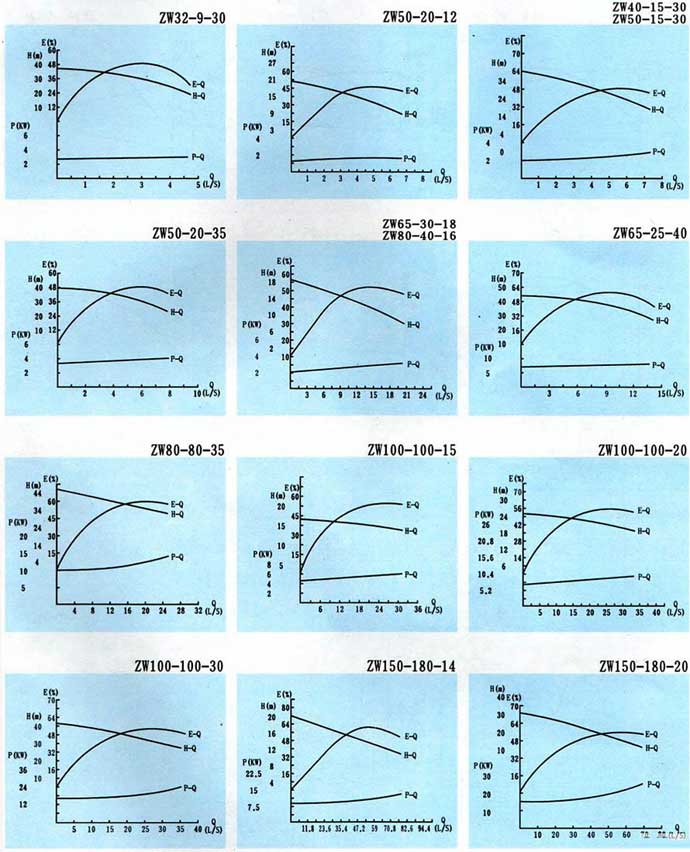

  • 性能曲线图
  • 注意事项
产品概述

ZW型自吸式无堵塞排污泵是在反复研究国内外同类产品技术的基础上成功开发的一种结构新颖的产品，该泵集自吸和无堵塞排污于一体,采用轴向回流的混式,并通过泵体.叶轮流道的独特设计,即可象一般自吸清水泵那样不需安装底阀和灌引水,又可吸排含大颗粒固体和长纤维杂质缠解。广泛应用于市政排污工程，河塘养殖粪便处理，沉淀废矿杂质，轻工、造纸、食品、化工、制药、电力、桨料和混合物等化工介质量想的杂质泵。
      该泵与国内同类产品相比，具有结构简单，自吸性能好，（自吸高度可达5m），排污能力强，高效节能，维修方便（完全可替代WQ、QW潜污泵）等特点，在排污泵系列产品中属国内首创。各项技术指标居国内领先，达到国际先进水平。具有广阔的应用市场发展前景。

设计特点

      流量：3～800m³/h   扬程：12～80m   环境温度≤50℃    介质温度≤80℃     介质密度≤1.24×103 kg/m³

      1、过流能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞；

      2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%；
      3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间比普通自吸泵短。
序号 型号 流量 扬程 电机功率 整机重量 转速 进出口径(mm)
(m³/h) (m) (kW) (kg) (r/min) 进口 出口
1 25ZW8-15 8 15 1.5 80 2900 25 25
2 32ZW9-30 9 30 3 93 2900 32 25
3 32ZW10-20 10 20 2.2 80 2900 32 25
4 40ZW20-15 20 15 2.2 80 2900 40 40
5 40ZW15-30 15 30 3 93 2900 40 32
6 50ZW10-20 10 20 2.2 80 2900 50 40
7 50ZW20-15 20 15 2.2 80 2900 50 40
8 50ZW18-22 18 22 3 93 2900 50 40
9 50ZW15-30 15 30 3 93 2900 50 40
10 50ZW20-40 20 40 7.5 135 2900 50 40
11 50ZW20-50 20 50 11 178 2900 50 40
12 65ZW30-18 30 18 4 106 2900 65 50
13 65ZW30-18 30 18 4 179 1450 65 50
14 65ZW20-30 20 30 5.5 123 2900 65 50
15 65ZW25-40 25 40 7.5 142 2900 65 50
16 65ZW25-50 25 50 11 180 2900 65 50
17 65ZW40-25 40 25 7.5 125 2900 65 50
18 80ZW40-16 40 16 4 95 2900 80 65
19 80ZW40-16 40 16 4 170 1450 80 65
20 80ZW50-15 50 16 5.5 128 2900 80 65
21 80ZW25-40 25 40 7.5 145 2900 80 65
22 80ZW65-25 65 25 7.5 128 2900 80 65
23 80ZW80-35 80 35 15 185 2900 80 65
24 80ZW40-50 40 50 18.5 260 2900 80 65
25 80ZW50-60 50 60 22 270 2900 80 65
26 100ZW80-10 80 10 5.5 210 1450 100 80
27 100ZW80-20 80 20 7.5 246 1450 100 80
28 100ZW100-15 100 15 7.5 246 1450 100 80
29 100ZW100-20 100 20 11 260 2900 100 80
30 100ZW100-20 100 20 11 330 1450 100 80
31 100ZW100-30 100 30 22 306 2900 100 80
32 100ZW80-45 80 45 30 460 2900 100 80
33 100ZW80-60 80 60 37 480 2900 100 80
34 100ZW80-80 80 80 45 490 2900 100 80
35 125ZW120-20 120 20 15 352 1450 125 125
36 150ZW180-14 200 15 15 350 1450 150 150
37 150ZW180-20 180 20 18.5 380 1450 150 125
38 150ZW180-30 180 30 30 569 1450 150 150
39 150ZW180-35 180 35 37 600 1450 150 150
40 150ZW180-38 180 38 45 640 1450 150 150
41 150ZW180-45 180 45 55 700 1450 150 150
42 200ZW280-14 280 14 22 585 1450 200 150
43 200ZW280-20 280 20 37 744 1450 200 150
44 200ZW280-25 280 25 45 830 1450 200 150
45 200ZW280-28 280 28 55 847 1450 200 150
46 250ZW420-14 420 14 45 834 1450 250 200
47 250ZW420-20 420 20 55 939 1450 250 200
48 300ZW800-14 800 14 55 1050 1450 300 250
49 300ZW800-20 800 20 75 1200 1450 300 250
