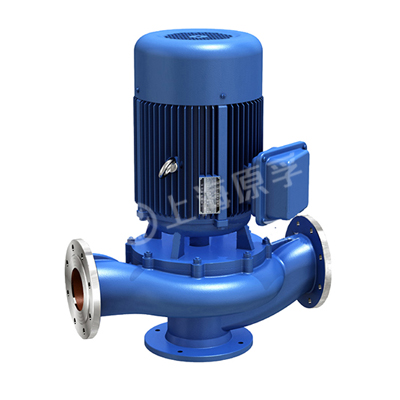

ISG(IHG)型管道离心泵

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

全国服务热线：
021-58570166

在线咨询

型号及参数

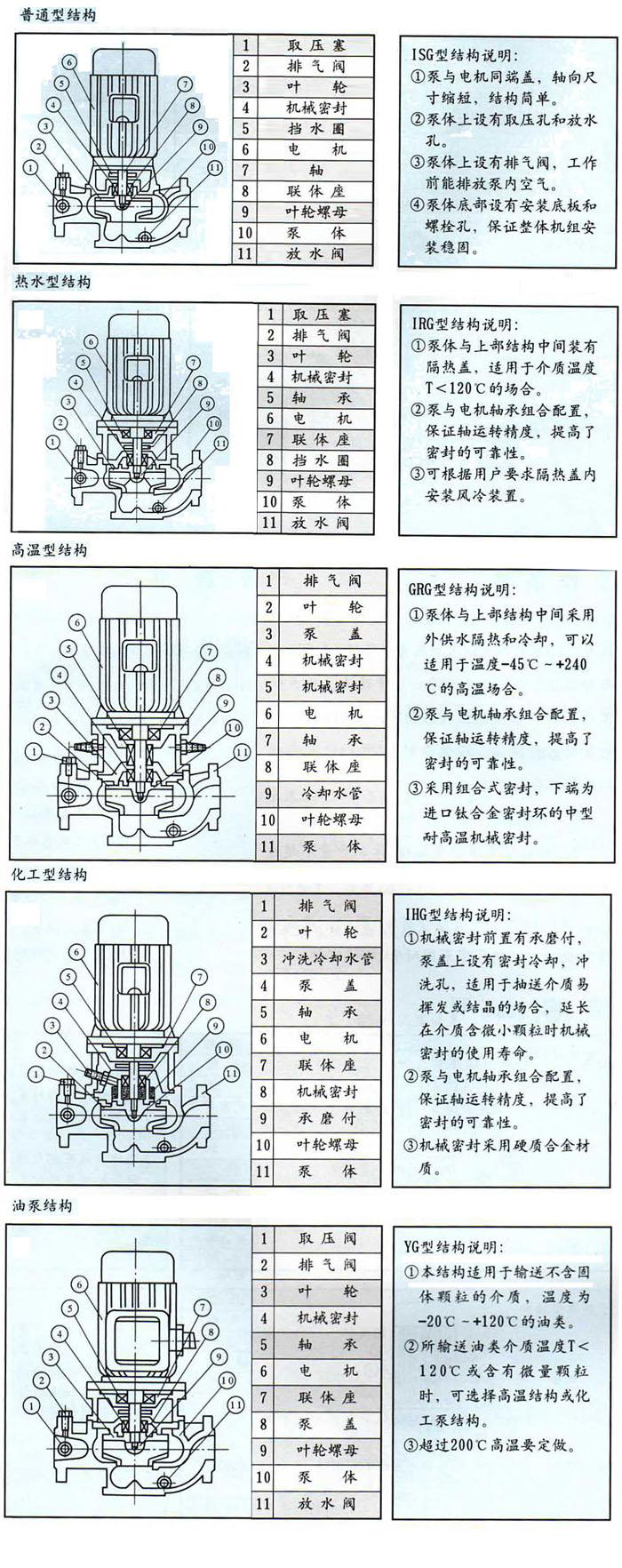

结构与材料
安装尺寸图

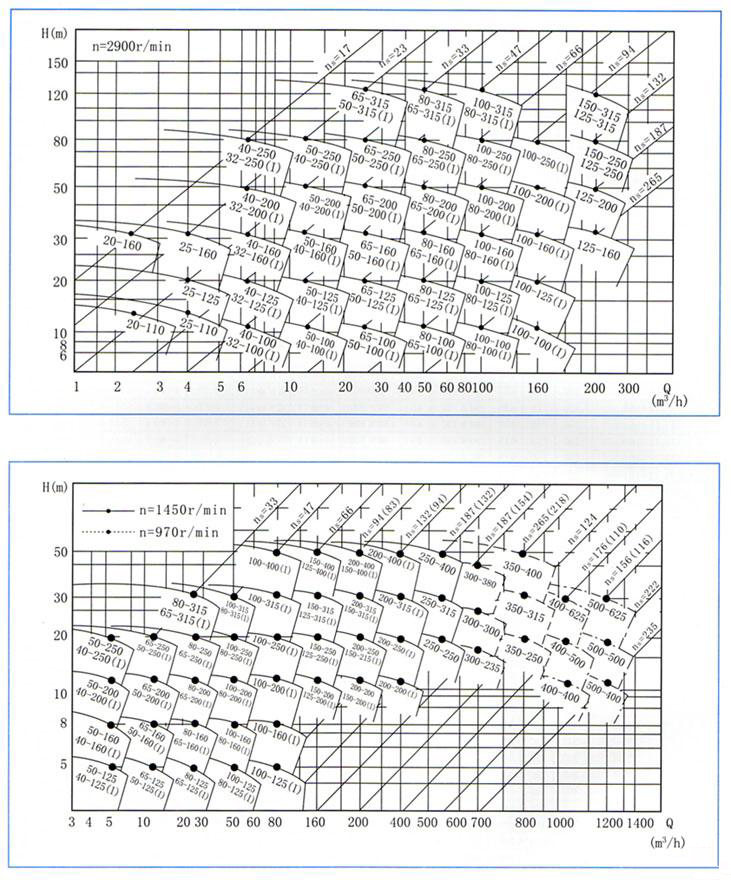

性能曲线图
注意事项

产品概述:
ISG立式管道离心泵，是上海原孚泵业技术人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
产品特点:
1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。
4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
工作条件:
1、吸入压力≤1. 0MPa，或泵系统最高工作压力≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa，泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

ISG、IRG、GRG、YG、IHG、IHGB型管道泵性能参数表：

泵型号	流量Q		扬程	效率	电机功率	转速	必需汽蚀余量
Type	Capacity(m³/h)		Head(m)	Efficiency(η)	Power(kw)	Speed(r/min)	NPSH(r)
	m³/h)	L/s
25-110	2.5	0.78	16	34	0.55	2900	2.3
	4	1.11	15	42
	5.2	1.44	13.5	41
25-125	2.5	0.78	20.6	28	0.75	2900	2.3
	4	1.11	20	36
	5.2	1.44	18	35
25-125A	2.5	0.69	17	27	0.75	2900	2.3
	3.6	1	16	35
	4.6	1.28	14.4	34
25-160	2.8	0.78	33	24	1.5	2900	2.3
	4	1.11	32	32
	5.2	1.44	30	33
25-160A	2.6	0.72	28.5	22	1.1	2900	2.3
	3.7	1.03	28	31
	4.9	1.36	26	29
32-100	3.5	0.97	13.5	40	0.55	2900	2.3
	4.5	1.25	12.5	47
	5.3	1.47	11.3	43
32-100(I)	4.4	1.22	13.2	48	0.75	2900	2
	6.3	1.75	12.5	54
	8.3	2.32	11.3	53
32-125	3.5	0.97	22	40	0.75	2900	2.3
	5	1.39	20	44
	6.5	1.8	18	42
32-125A	3.1	0.86	17.6	39	0.75	2900	2.3
	4.5	1.25	16	43
	5.8	1.61	14.4	41
32-160	3.5	0.97	33	30	1.5	2900	2.3
	4.5	1.25	32	35
	6	1.67	30	33
32-160A	3.5	0.97	26.5	29	1.1	2900	2.3
	4.5	1.25	25	34
	6	1.67	23	32
32-160(I)	4.4	1.22	33.2	32	2.2	2900	2.3
	6.3	1.75	32	32
	8.3	2.32	30.2	32
32-200	3.5	0.97	51	27	3	2900	2.3
	4.5	1.25	50	32
	5.5	1.53	48	30
32-200A	3.9	1.08	41	26	3	2900	2.3
	4	1.11	40	31
	4.2	1.17	48	29
32-200(I)	4.4	1.22	50.5	26	4	2900	2.3
	6.3	1.75	50	33
	8.3	2.32	48	35
40-100	4.4	1.22	13.2	48	0.55	2900	2.3
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
40-100A	3.9	1.08	10.6	52	0.37	2900	2.3
	5.6	1.56	10	52
	7.4	2.06	9	52
40-125	4.4	1.22	21	41	1.1	2900	2.3
	6.3	1.75	20	46
	8.3	2.31	18	43
40-125A	3.9	1.08	17.6	40	0.75	2900	2.3
	5.6	1.56	16	45
	7.4	2.06	14.4	41
40-160	4.4	1.22	33	35	2.2	2900	2.3
	6.3	1.75	32	40
	8.3	2.31	30	40
40-160A	4.1	1.14	29	34	1.5	2900	2.3
	5.9	1.64	28	39
	7.8	2.17	26.3	39
40-160B	3.8	1.06	25.5	34	1.1	2900	2.3
	5.5	1.53	24	38
	7.2	2	22.5	37
40-200	4.4	1.22	51	26	4	2900	2.3
	6.3	1.75	50	33
	8.3	2.31	48	32
40-200A	4.1	1.14	45	26	3	2900	2.3
	5.9	1.64	44	31
	7.8	2.17	42	30
40-200B	3.7	1.03	38	25	2.2	2900	2.3
	5.3	1.47	36	29
	7	1.94	34.5	28
40-250	4.4	1.22	82	24	7.5	2900	2.3
	6.3	1.75	80	28
	8.3	2.31	74	28
40-250A	4.1	1.17	72	24	7.5	2900	2.3
	5.9	1.64	70	28
	7.8	2.17	65	27
40-250B	3.8	1.06	61.5	23	4	2900	2.3
	5.5	1.53	60	27
	7	1.94	56	26
40-100(I)	8.8	2.44	13.2	55	1.1	2900	2.3
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
40-100(I)A	8	2.22	10.6	54	0.75	2900	2.3
	11	3.05	10	60
	14.5	4.03	9	28
40-125(I)	8.8	2.44	21.2	49	1.5	2900	2.3
	12.5	3.47	20	58
	16.3	4.53	17.8	57
40-125(I)A	8	2.22	17	48	1.1	2900	2.3
	11	3.05	16	57
	14.5	4.03	14	56
40-160(I)	8.8	2.44	33	45	3	2900	2.3
	12.5	3.47	32	52
	16.3	4.53	30	51
40-160(I)A	8.2	2.28	29	44	2.2	2900	2.3
	11.7	3.25	28	51
	15.2	4.22	26	50
40-160(I)B	7.3	2.38	23	50	1.5	2900	2.3
	10.4	2.89	22	50
	13.5	3.75	20.5	50
40-200(I)	8.8	2.44	51.2	38	5.5	2900	2.3
	12.5	3.47	50	46
	16.3	4.53	48	46
40-200(I)A	8.3	2.31	45	37	4	2900	2.3
	11.7	3.25	44	45
	15.3	4.25	42	45
40-200(I)B	7.5	2.08	37	36	3	2900	2.3
	10.5	2.92	36	44
	13.8	3.83	34	44
40-250(I)	8.8	2.44	81.2	31	11	2900	2.3
	12.5	3.47	80	40
	16.3	4.53	77.5	38
40-250(I)A	8.2	2.28	71	30	7.5	2900	2.3
	11.6	3.22	70	38
	15.2	4.22	68	36
40-250(I)B	7.6	2.11	61.4	29	7.5	2900	2.3
	10.8	3	60	37
	14	3.89	58	35
50-100	8.8	2.44	13.6	55	1.1	2900	2.3
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
50-100A	8	2.22	11	54	0.75	2900	2.3
	11	3.05	10	60
	14.5	4.03	9	58
50-125	8.8	2.44	21.5	49	1.5	2900	2.3
	12.5	3.47	20	58
	16.3	4.53	17.8	57
50-125A	8	2.22	17	48	1.1	2900	2.3
	11	3.05	16	57
	14.5	4.03	14	56
50-160	8.8	2.44	33	45	3	2900	2.3
	12.5	3.47	32	52
	16.3	4.53	30	51
50-160A	8.2	2.28	29	44	2.2	2900	2.3
	11.7	3.25	28	51
	15.2	4.22	26	50
50-160B	7.3	2.38	23	43	1.5	2900	2.3
	10.4	2.89	22	50
	13.5	3.75	20.5	49
50-200	8.8	2.44	52	38	5.5	2900	2.3
	12.5	3.47	50	46
	16.3	4.53	48	46
50-200A	8.3	2.31	45.8	37	4	2900	2.3
	11.7	3.25	44	45
	15.3	4.25	42	45
50-200B	7.5	2.08	37	38	3	2900	2.3
	10.6	2.94	36	44
	13.8	3.83	34	40
50-250	8.8	2.44	82	29	11	2900	2.3
	12.5	3.47	80	40
	16.3	4.53	77.5	38
50-250A	8.2	2.28	71.5	28	7.5	2900	2.3
	11.6	3.22	70	38
	15.2	4.22	68	36
50-250B	7.6	2.11	61.4	27	7.5	2900	2.3
	10.8	3	60	37
	14	3.89	58	35
50-100(I)	17.5	4.86	13.7	67	1.5	2900	2.5
	25	6.94	12.5	69
	32.5	9.03	10.5	69
50-100(I)A	15.6	4.3	11	65	1.1	2900	2.5
	22.3	6.19	10	68
	29	8.1	8.4	67
50-125(I)	17.5	4.86	21.5	60	3	2900	2.5
	25	6.94	20	68
	32.5	9.03	18	57
50-125(I)A	15.6	4.33	17	58	2.2	2900	2.5
	22.3	6.19	16	66
	29	8.1	13.6	65
50-160(I)	17.5	4.86	34.4	54	4	2900	2.5
	25	6.94	32	65
	32.5	9.03	27.5	62
50-160(I)A	16.4	4.56	30	54	4	2900	2.5
	23.4	6.5	28	62
	30.4	8.44	24	59
50-160(I)	15	4.17	26	51	3	2900	2.5
	21.6	6	24	58
	28	7.78	20.6	56
50-200(I)	17.5	4.86	52.7	53	7.5	2900	2.5
	25	6.94	50	60
	32.5	9.03	45.5	58
50-200(I)A	16.4	4.56	46.4	49	7.5	2900	2.5
	23.5	6.53	44	58
	30.5	8.47	40	54
50-200(I)B	15.2	4.2	40	47	5.5	2900	2.5
	21.8	6.06	38	55
	28.3	7.86	34.5	51
50-250(I)	17.5	4.86	82	49	15	2900	2.5
	25	6.94	80	52
	32.5	9.03	76.2	50
50-250(I)A	16.4	4.56	71.5	45	11	2900	2.5
	23.4	6.53	70	51
	30.5	8.47	67	47
50-250(I)B	15	4.17	61	38	11	2900	2.5
	21.6	6	60	54
	28	7.78	57.4	49
50-315(I)A	16.6	4.61	115	37	22	2900	2.5
	23.7	6.58	113	43
	31	8.6	112	40
50-315(I)B	15.7	4.36	103	33	18.5	2900	2.5
	22.5	6.25	101	39
	29.2	8.1	98	37
65-100	17.5	4.86	13.7	67	1.5	2900	2.5
	25	6.94	12.5	69
	32.5	9.03	10.5	68
65-100A	15.6	4.3	11	65	1.1	2900	2.5
	22.3	6.19	10	68
	29	8.1	8.4	67
65-125	17.6	4.86	21.5	61	3	2900	2.5
	25	6.94	20	68
	32.5	9.03	18	66
65-125A	15.6	4.33	17	58	2.2	2900	2.5
	22.3	6.19	16	66
	29	8.1	14.4	65
65-160	17.5	4.86	34.4	54	4	2900	2.5
	25	6.94	32	63
	32.5	9.03	27.5	60
65-160A	16.4	4.56	30	54	4	2900	2.5
	23.4	6.5	28	62
	30.4	8.44	24	59
65-160B	15	4.17	26	51	3	2900	2.5
	21.6	6	24	58
	28	7.78	20.6	56
65-200	17.5	4.86	52.7	49	7.5	2900	2.5
	25	6.94	50	60
	32.5	9.03	42.5	58
65-200A	16.4	4.56	46.4	48	7.5	2900	2.5
	23.5	6.53	44	58
	30.5	8.47	40	57
65-200B	15.2	4.22	40	47	5.5	2900	2.5
	21.8	6.06	38	55
	28.3	7.86	34.5	51
65-250	17.5	4.86	82	39	15	2900	2.5
	25	6.94	80	52
	32.5	9.03	76.5	50
65-250A	16.4	4.56	7.5	47	11	2900	2.5
	23.5	6.5	70	51
	30.5	8.47	67	48
65-250B	15	4.17	61	43	11	2900	2.5
	21.6	6	60	50
	28	7.78	57.4	46
65-315	17.5	4.86	127	32	30	2900	2.5
	25	6.94	125	42
	32.5	9.03	122	40
65-315A	16.6	4.61	115	31	22	2900	2.5
	23.7	6.58	113	43
	31	8.6	110	39
65-315B	15.7	4.36	103	33	18.5	2900	2.5
	22.5	6.25	101	39
	29.2	8.1	98	37
65-100(I)	35	9.72	13 .8	67	3	2900	3
	50	13.9	12.6	73
	65	18.1	10	70
65-100(I)A	31.3	8.7	11	66	2.2	2900	3
	44.7	12.4	10	72
	58	16.1	8	69
65-125(I)	35	9.72	22	67	5.5	2900	3
	50	13.9	20	72.5
	65	18.1	17	70
65-125(I)A	31.3	8.7	17.5	66	4	2900	3
	45	12.5	16	71
	58	16.1	13.6	69
65-160(I)	35	9.72	35	63	7.5	2900	3
	50	13.9	32	73
	65	18.1	28	70
65-160(I)A	32.7	9.1	30.6	62	7.5	2900	3
	46.7	13	28	70
	61	16.9	24	69
65-160(I)B	30.3	8.4	26	61	5.5	2900	3
	43.3	12	24	69
	56.3	15.6	21	68
65-200(I)	35	9.72	53.5	55	15	2900	3
	50	13.9	50	69
	65	18.1	46	67
65-200(I)A	32.8	9.1	47	54	11	2900	3
	47	13.1	44	67
	61	16.9	40	66
65-200(I)B	30.5	8.5	40.6	53	7.5	2900	3
	43.5	12.1	36	65
	56.3	15.7	33.4	64
65-250(I)	35	9.72	83	52	22	2900	3
	50	13.9	80	62
	65	18.1	72	59
60-250(I)A	32.5	9	73	58	18.5	2900	3
	46.7	13	70	60
	61	16.9	63	58
65-250(I)B	30	8.3	62	56	15	2900	3
	43.3	12	60	58
	56	15.6	54	57
65-315(I)	35	9.72	128	44	37	2900	3
	50	13.9	125	54
	65	18.1	121	57
65-315(I)A	32.5	9	112.6	43	30	2900	3
	46.5	12.9	110	54
	60.5	16.8	106.4	57
65-315(I)B	31	8.6	102.5	53	30	2900	3
	44.5	12.4	100	53
	58	16.1	98	53
80-100	35	9.72	13.8	67	3	2900	3
	50	13.9	12.5	73
	65	18.1	10	70
80-100A	31.3	8.7	11	66	2.2	2900	3
	44.7	12.4	10	72
	58	16.1	8	69
80-125	35	9.72	22	67	5.5	2900	3
	50	13.9	20	72.5
	65	18.1	17	70
80-125A	31.3	8.7	17.5	66	4	2900	3
	45	12.5	16	71
	58	16.1	13.6	69
80-160	35	9.72	35	63	7.5	2900	3
	50	13.9	32	71
	65	18.1	28	70
80-160A	32.7	9.1	30.6	62	7.5	2900	3
	46.7	13.9	28	70
	61	16.9	24	69
80-160B	30.3	8.4	26	61	5.5	2900	3
	43.3	12	24	69
	56.33	15.6	21	68
80-200	35	9.72	53.5	55	15	2900	3
	50	13.9	50	69
	65	18.1	46	67
80-200A	32.8	9.1	47	54	11	2900	3
	47	13.1	44	67
	61	16.9	40	66
80-200B	30.5	8.5	40.6	53	7.5	2900	3
	43.5	12.1	38	65
	56.6	15.7	33.4	64
80-250	35	9.72	83	52	22	2900	3
	50	13.9	80	62
	65	18.1	72	59
80-250A	32.5	9	73	51	18.5	2900	3
	46.7	13	70	60
	61	16.9	63	58
80-250B	30	8.3	62	50	15	2900	3
	43.3	12	60	58
	56	15.6	54	57
80-315	35	9.72	128	44	37	2900	3
	50	13.9	125	54
	65	18.1	122	57
80-315A	32.5	9	112	43	30	2900	3
	46.5	12.9	110	54
	60.5	16.8	107	57
80-315B	31	8.6	102	42	30	2900	3
	44.5	12.4	100	53
	58	16.1	98	56
80-315C	29	8.1	87	41	22	2900	3
	41	11.4	85	51
	53.6	14.9	83	54
80-350	35	9.72	156	53	55	2900	3
	50	13.9	150	54
	60	16.7	14	52
80-350A	30.8	8.56	148	45	45	2900	3
	44	12.2	142	51
	52.8	14.7	135	50
80-350B	28	7.78	142	39	37	2900	3
	40	11.1	135	48
	46	12.8	128	46
80-100(I)	70	19.4	14	66	5.5	2900	4.5
	100	27.8	12.5	76
	130	36.1	11	75
80-100(I)A	62.6	17.4	12	64	4	2900	4.5
	89	24.7	10	74
	116	32.2	8.8	74
80-125(I)	70	19.4	23.5	70	11	2900	4.5
	100	27.8	20	76
	130	36.1	14	72
80-125(I)A	62.6	17.4	19	68	7.5	2900	4.5
	89	24.7	16	74
	116	32.2	11	65
80-160(I)	70	19.4	36.5	70	15	2900	4.5
	100	27.8	32	76
	130	36.1	24	75
80-160(I)A	65.4	18.2	32	68	11	2900	4.5
	93.5	26	28	74
	121	33.8	21	67
80-160(I)B	60.6	16.8	27	66	11	2900	4.5
	86.6	24.1	24	72
	112	31.3	18	65
80-200(I)	70	19.4	54	65	22	2900	4
	100	27.8	50	74
	130	36.1	42	73
80-200(I)A	65.4	18.2	47.5	64	18.5	2900	4
	93.5	26	44	73
	121	33.8	37	72
80-200(I)B	61	16.9	41	62	15	2900	4
	87	24.2	38	71
	113	31.4	32	70
80-250(I)	70	19.4	87	62	37	2900	4
	100	27.8	80	71
	130	36.1	68	78
80-250(I)A	65.4	18.2	76	61	30	2900	4
	93.5	20.6	70	68
	121	33.8	59.5	67
80-250(I)B	61	16.9	65	60	30	2900	4
	87	24.2	60	66
	113	31.4	51	66
80-315(I)	70	19.4	132	55	75	2900	4
	100	27.8	125	67
	130	36.1	114	66
80-315(I)A	66.5	18.5	119	59	55	2900	4
	95	26.4	113	65
	123	34.3	103	64
80-315(I)B	63	17.5	106	58	45	2900	4
	90	25	101	65
	117	32.5	92	63
80-315(I)C	58	16.1	90	56	37	2900	4
	82	22.8	85	63
	107	29.7	76	61
100-100	70	19.4	13.6	66	5.5	2900	4.5
	100	37.8	12.5	76
	130	36.1	11	75
100-100A	62.6	17.4	11	64	4	2900	4.5
	89	24.7	10	74
	116	32.2	8.8	74
100-125	70	19.4	23.5	70	11	2900	4.5
	100	27.8	20	76
	130	36.1	14	65
100-125A	62.5	17.4	19	68	7.5	2900	4.5
	89	24.7	16	74
	116	32.2	11	63
100-160	70	19.4	36.5	70	15	2900	4.5
	100	27.8	32	76
	130	36.1	24	65
100-160A	65.4	18.2	32	68	11	2900	4.5
	93.5	26	28	76
	121	33.8	21	67
100-160B	60.6	16.8	27	67	11	2900	4.5
	86.6	24.1	24	72
	112	31.3	18	65
100-200	70	19.4	54	65	22	2900	4
	100	27.8	50	75
	130	36.1	42	73
100-200A	65.4	18.2	47.5	64	18.5	2900	4
	93.5	26	44	73
	121	33.8	37	72
100-200B	61	16.9	41	63	15	2900	4
	87	24.2	38	71
	113	31.4	32	70
100-250	70	19.4	87	62	37	2900	4
	100	27.8	80	71
	130	36.1	68	68
100-250A	65.4	18.2	76	61	30	2900	4
	93.5	26	70	68
	121	23.8	59.5	67
100-250B	61	16.9	65	59	30	2900	4
	87	24.2	60	66
	113	31.4	51	65
100-315	70	19.4	132	55	75	2900	4
	100	27.8	125	67
	130	36.1	114	66
100-315A	66.5	18.5	119	55	55	2900	4
	95	26.4	113	65
	123	34.3	103	64
100-315B	63	17.5	106	51	45	2900	4
	90	25	101	65
	117	32.5	92	63
100-350	60	16.7	153.6	72	90	2900	4
	100	27.8	150	57
	120	33.3	142	74
100-350A	61	16.9	145.6	75	75	2900	4
	87	24.2	142
	113	31.4	134
100-350B	58	16.1	138.6	75	55	2900	4
	82	22.8	135
	107	29.7	127
100-100(I)	96	26.7	14	64	11	2900	4
	160	44.4	12.5	73
	192	53.3	10	70
100-125(I)	96	26.7	24	62	15	2900	4
	160	44.4	20	74
	192	53.3	14	69
100-125(I)A	84	23.3	20	64	11	2900	4
	140	39	17	72
	168	46.7	12	68
100-160(I)	96	26.7	36	69	22	2900	4
100-160(I)	160	44.4	32	79
	192	53.5	27	75
100-160(I)A	84	23.3	32	66	18.5	2900	4
	140	39	28	76
	168	46.7	23.5	72
100-200(I)	96	26.7
