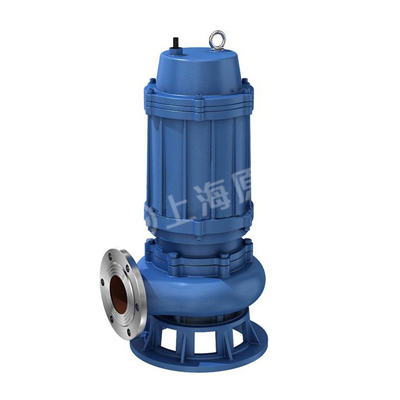

WQ型潜水排污泵
WQ型潜水排污泵

WQ型潜水排污泵

    • 质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！

    • 交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！

    • 专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

全国服务热线：
021-58570166 在线咨询
  • 型号及参数

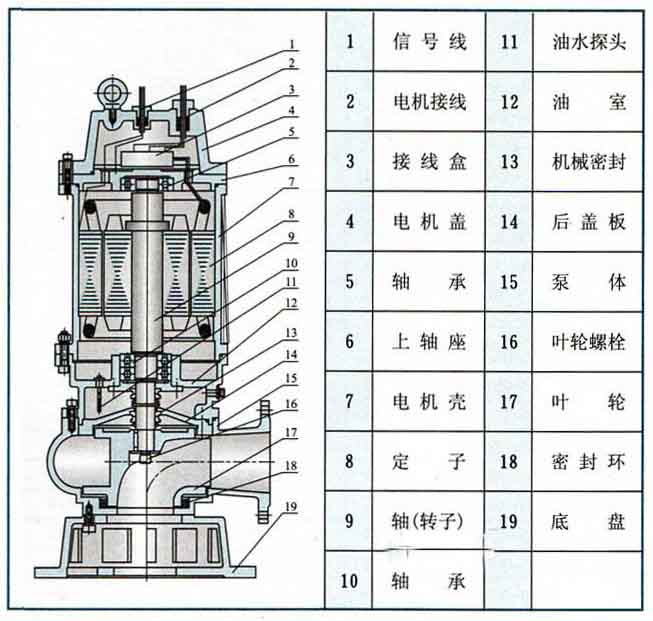

  • 结构与材料

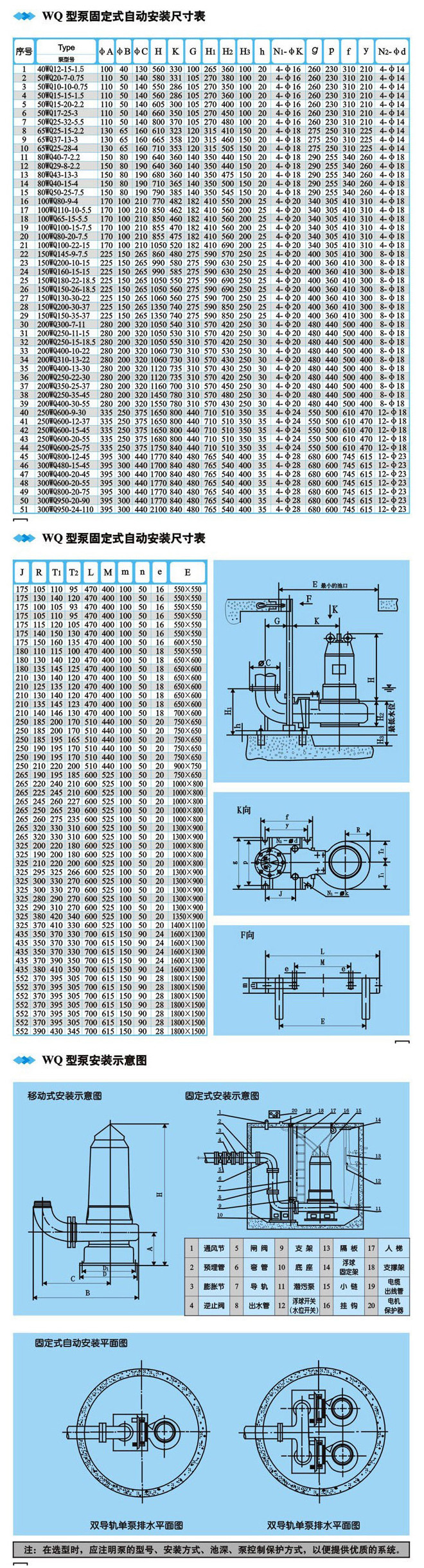

  • 安装尺寸图

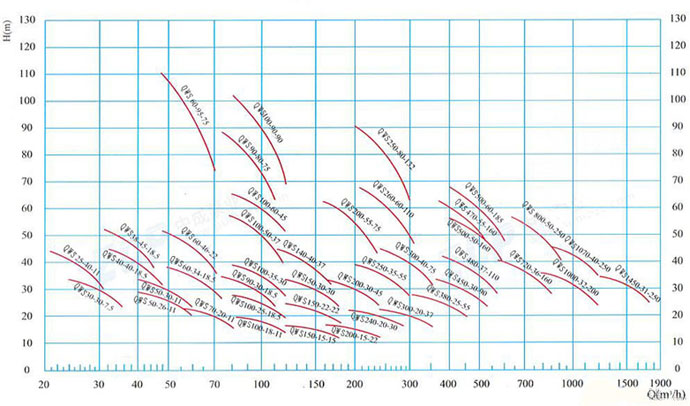

  • 性能曲线图
  • 注意事项
一、产品概述
　　我公司生产的QW型无堵塞潜水式污水提升泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列泵采用独特结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
二、产品特点
1、 采用独特的单片或双片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径5倍纤维物质与直径为泵口径约50%的固体颗粒。
2、 机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3、 整体结构紧凑、体积小、噪音小、节能效果显著，检修方便、无需建泵房，潜入水中即可工作，大大减少工程造价。
4、 该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
5、 可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性与可靠性。
6、 浮球开关可根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
7、 WQ系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。
8、 能够在全扬程内使用，而保证电机不会过载。
9、 有两种不同的安装方式，固定式自动耦合安装系统，移动自由安装。
三、主要用途
　　适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质。
QW型潜污泵可做成：铸铁材质、不锈钢材质、防爆潜污泵。

四、型号意义

五、性能参数表

序号   型号    口径      流量      扬程        功率     转速
   (mm)      (m³/h)      (m)        (kW)     (r/min)
1 WQ25-8-22-1.1 25 8 22 1.1 2900
2 WQ32-12-15-1.1 32 12 15 1.1 2900
3 WQ40-15-15-1.5 40 15 15 1.5 2900
4 WQ40-15-20-2.2 40 15 20 2.2 2900
5 WQ50-10-10-0.75 50 10 10 0.75 2900
6 WQ50-20-7-0.75 50 20 7 0.75 2900
7 WQ50-20-15-1.5 50 20 15 1.5 2900
8 WQ50-15-25-2.2 50 15 25 2.2 2900
9 WQ50-18-30-3.0 50 18 30 3 2900
10 WQ50-20-40-7.5 50 20 40 7.5 2900
11 WQ50-24-20-4 50 24 20 4 2900
12 WQ50-25-32-5.5 50 25 32 5.5 2900
13 WQ50-20-55-11 50 20 55 11 2900
14 WQ50-20-70-15 50 20 70 15 2900
15 WQ50-20-80-18.5 50 20 80 18.5 2900
16 WQ50-20-90-22 50 20 90 22 2900
17 WQ65-25-15-2.2 65 25 15 2.2 2900
18 WQ65-37-13-3 65 37 13 3 2900
19 WQ65-25-30-4.0 65 25 30 4 2900
20 WQ65-30-40-7.5 65 30 40 7.5 2900
22 WQ65-35-50-11 65 35 50 11 2900
23 WQ65-30-60-15 65 30 60 15 2900
24 WQ65-30-68-18.5 65 30 68 18.5 2900
25 WQ65-30-75-22 65 30 75 22 2900
26 WQ80-40-7-2.2 80 40 7 2.2 2900
27 WQ80-43-13-3 80 43 13 3 2900
28 WQ80-40-15-4 80 40 15 4 2900
29 WQ80-50-20-5.5 80 50 20 5.5 2900
30 WQ80-65-25-7.5 80 65 25 7.5 2900
31 WQ80-60-30-11 80 60 30 11 2900
32 WQ80-60-40-15 80 60 40 15 2900
33 WQ80-60-45-18.5 80 60 45 18.5 2900
34 WQ80-60-50-22 80 60 50 22 2900
35 WQ100-80-10-4.0 100 80 10 4 2900
36 WQ100-110-10-5.5 100 110 10 5.5 2900
37 WQ100-80-20-7.5 100 80 20 7.5 2900
38 WQ100-80-25-11 100 80 25 11 2900
39 WQ100-80-35-15 100 80 35 15 2900
40 WQ100-80-40-18.5 100 80 40 18.5 2900
41 WQ100-80-45-22 100 80 45 22 2900
42 WQ150-100-20-11 150 100 20 11 2900
43 WQ 150-120-15-11 150 120 15 11 2900
44 WQ150-100-30-15   150 100 30 15   2900
45 WQ150-120-25-15 150 120 25 15 2900
46 WQ150-100-36-18.5 150 100 36 18.5 2900
47 WQ150-100-40-22 150 100 40 22 2900
48 WQ200-180-11-11 200 180 11 11 2900
49 WQ200-180-15-15 200 180 15 15 2900
50 WQ200-180-18-18.5 200 180 18 18.5 2900
51 WQ200-200-20-22 200 200 20 22 2900
52 WQ80-80-13-5.5 80 80 13 5.5 1450
53 WQ80-80-20-7.5 80 80 20 7.5 1450
54 WQ100-110-10-5.5 100 110 10 5.5 1450
55 WQ100-100-15-7.5 100 100 15 7.5 1450
56 WQ100-100-25-11 100 100 25 11 1450
57 WQ100-100-30-15 100 100 30 15 1450
58 WQ100-100-35-18.5 100 100 35 18.5 1450
59 WQ100-100-40-22 100 100 40 22 1450
60 WQ100-100-57-45 100 100 57 45 1450
61 WQ100-100-65-55 100 100 65 55 1450
62 WQ100-100-100-110 100 100 100 110 1450
63 WQ100-120-45-30 100 120 45 30 1450
64 WQ100-120-50-37 100 120 50 37 1450
65 WQ100-120-75-75 100 120 75 75 1450
66 WQ100-120-85-90 100 120 85 90 1450
67 WQ125-130-15-11 125 130 15 11 1450
68 WQ125-130-20-15 125 130 20 15 1450
69 WQ150-150-7-5.5 150 150 7 5.5 1450
70 WQ150-145-9-7.5 150 145 9 7.5 1450
71 WQ150-180-11-11 150 180 11 11 1450
72 WQ150-180-15-15 150 180 15 15 1450
73 WQ150-180-20-18.5 150 180 20 18.5 1450
74 WQ150-200-20-22 150 200 20 22 1450
75 WQ150-240-20-30 150 240 20 30 1450
76 WQ150-150-35-37 150 150 35 37 1450
77 WQ150-180-45-45 150 180 45 45 1450
78 WQ150-200-15-15 150 200 15 15 1450
79 WQ150-180-25-22 150 180 25 22 1450
80 WQ150-200-50-55 150 200 50 55 1450
81 WQ150-200-60-75 150 200 60 75 1450
82 WQ150-200-75-90 150 200 75 90 1450
84 WQ150-130-30-22 150 130 30 22 1450
85 WQ150-180-30-30 150 180 30 30 1450
86 WQ150-180-50-55 150 180 50 55 1450
87 WQ150-180-80-110 150 180 80 110 1450
88 WQ150-200-35-37 150 200 35 37 1450
89 WQ150-200-40-45 150 200 40 45 1450
90 WQ150-200-70-90 150 200 70 90 1450
91 WQ150-200-90-132 150 200 90 132 1450
92 WQ150-200-110-185 150 200 110 185 1450
93 WQ150-220-100-160 150 220 100 160 1450
94 WQ200-250-6-7.5 200 250 6 7.5 1450
95 WQ200-300-7-11 200 300 7 11 1450
96 WQ200-250-11-15 200 250 11 15 1450
97 WQ200-250-15-18.5 200 250 15 18.5 1450
98 WQ200-300-16-22 200 300 16 22 1450
99 WQ200-400-10-22 200 400 10 22 1450
100 WQ200-400-13-30 200 400 13 30 1450
101 WQ200-300-15-22 200 300 15 22 1450
102 WQ200-250-22-30 200 250 22 30 1450
103 WQ200-350-25-37 200 350 25 37 1450
104 WQ200-400-25-45 200 400 25 45 1450
105 WQ200-400-30-55 200 400 30 55 1450
106 WQ200-350-40-75 200 350 40 75 1450
107 WQ200-280-50-90 200 280 50 90 1450
108 WQ200-380-28-45 200 380 28 45 1450
109 WQ200-300-28-37 200 300 28 37 1450
110 WQ200-300-32-45 200 300 32 45 1450
111 WQ200-300-40-55 200 300 40 55 1450
112 WQ200-300-60-90 200 300 60 90 1450
113 WQ200-300-65-110 200 300 65 110 1450
114 WQ200-350-10-18.5 200 350 10 18.5 1450
115 WQ200-350-45-75 200 350 45 75 1450
116 WQ200-400-50-90 200 400 50 90 1450
117 WQ250-400-5-11 250 400 5 11 1450
118 WQ200-400-75-132 200 400 75 132 1450
119 WQ200-400-85-160 200 400 85 160 1450
120 WQ200-400-90-185 200 400 90 185 1450
121 WQ250-500-5-15 250 500 5 15 1450
122 WQ250-500-7-18.5 250 500 7 18.5 1450
123 WQ250-500-9-22 250 500 9 22 1450
124 WQ250-500-12-30 250 500 12 30 1450
125 WQ250-600-9-30 250 600 9 30 1450
126 WQ250-600-12-37 250 600 12 37 1450
127 WQ250-600-15-45 250 600 15 45 1450
128 WQ250-600-20-55 250 600 20 55 1450
129 WQ250-600-25-75 250 600 25 75 1450
130 WQ250-600-30-90 250 600 30 90 1450
131 WQ250-600-40-110 250 600 40 110 1450
132 WQ250-600-50-132 250 600 50 132 1450
133 WQ250-600-60-160 250 600 60 160 1450
134 WQ250-600-70-185 250 600 70 185 1450
135 WQ250-750-75-200 250 750 75 200 1450
136 WQ250-520-8-22 250 520 8 22 980
137 WQ300-650-5-18.5 300 650 5 18.5 1450
138 WQ300-650-7-22 300 650 7 22 1450
139 WQ300-800-7-30 300 800 7 30 1450
140 WQ300-800-9-37 300 800 9 37 1450
141 WQ300-800-12-45 300 800 12 45 1450
142 WQ300-500-15-45 300 500 15 45 1450
143 WQ300-800-15-55 300 800 15 55 1450
144 WQ300-600-20-55 300 600 20 55 1450
145 WQ300-800-20-75 300 800 20 75 1450
146 WQ300-950-20-90 300 950 20 90 1450
147 WQ300-800-25-90 300 800 25 90 1450
148 WQ300-1000-25-110 300 1000 25 110 1450
149 WQ300-800-32-110 300 800 32 110 1450
150 WQ300-800-36-132 300 800 36 132 1450
151 WQ300-800-40-160 300 800 40 160 1450
152 WQ300-900-40-185 300 900 40 185 1450
153 WQ300-1000-45-200 300 1000 45 200 1450
154 WQ300-1000-55-315 300 1000 55 315 1450
155 WQ300-1200-45-250 300 1200 45 250 1450
156 WQ350-1000-6-37 350 1000 6 37 1450
157 WQ350-1000-10-55 350 1000 10 55 1450
158 WQ350-1100-6-37 350 1100 6 37 980
159 WQ350-1100-10-55 350 1100 10 55 980
160 WQ350-1000-15-75 350 1000 15 75 1450
161 WQ350-1000-18-90 350 1000 18 90 1450
162 WQ350-1100-38-185 350 1100 38 185 1450
163 WQ350-1200-8-45 350 1200 8 45 1450
164 WQ350-1200-18-90 350 1200 18 90 980
165 WQ350-1200-35-160 350 1200 35 160 980
166 WQ350-1300-8-45 350 1300 8 45 980
167 WQ350-1500-12-75 350 1500 12 75 980
168 WQ350-1300-20-110 350 1300 20 110 1450
169 WQ350-1500-4-30 350 1500 4 30 980
171 WQ350-1200-18-90 350 1200 18 90 980
172 WQ350-1500-20-132 350 1500 20 132 980
173 WQ350-1600-16-110 350 1600 16 110 980
174 WQ350-1100-28-132 350 1100 28 132 1450
175 WQ350-1500-20-132 350 1500 20 132 980
176 WQ350-1000-35-160 350 1000 35 160 1450
177 WQ350-1200-35-160 350 1200 35 160 980
178 WQ350-1300-35-200 350 1300 35 200 1450
179 WQ350-1500-45-315 350 1500 45 315 1450
180 WQ350-1500-36-250 350 1500 36 250 1450
181 WQ400-1300-5-37 400 1300 5 37 980
182 WQ400-1300-8-55 400 1300 8 55 1450
183 WQ400-1300-13-75 400 1300 13 75 1450
184 WQ400-1300-16-90 400 1300 16 90 1450
185 WQ400-1500-8-55 400 1500 8 55 980
186 WQ400-1500-15-90 400 1500 15 90 980
187 WQ400-1500-17-110 400 1500 17 110 1450
188 WQ400-1500-30-200 400 1500 30 200 1450
189 WQ400-1600-20-160 400 1600 20 160 1450
190 WQ400-1600-22-160 400 1600 22 160 980
191 WQ400-1600-25-185 400 1600 25 185 1450
192 WQ400-1700-16-132 400 1700 16 132 1450
193 WQ400-1800-30-250 400 1800 30 250 1450
194 WQ400-2000-36-315 400 2000 36 315 1450
195 WQ400-1700-6-45 400 1700 6 45 980
196 WQ400-1700-10-75 400 1700 10 75 980
197 WQ400-1500-8-55 400 1500 8 55 980
198 WQ400-1700-10-75 400 1700 10 75 980
199 WQ400-1800-15-110 400 1800 15 110 980
200 WQ400-2000-15-132 400 2000 15 132 980
202 WQ400-1600-22-160 400 1600 22 160 980
203 WQ400-1500-26-160 400 1500 26 160 980
204 WQ400-2000-20-185 400 2000 20 185 980
207 WQ400-1800-15-110 400 1800 15 110 980
208 WQ400-2200-28-250 400 2200 28 250 980
209 WQ400-2300-22-200 400 2300 22 200 980
212 WQ500-2000-8-75 500 2000 8 75 980
213 WQ500-2000-10-90 500 2000 10 90 980
214 WQ500-2200-5-55 500 2200 5 55 980
215 WQ500-2500-8-90 500 2500 8 90 740
216 WQ500-2500-10-110 500 2500 10 110 980
217 WQ500-2600-16-160 500 2600 16 160 980
218 WQ500-2700-6-75 500 2700 6 75 740
219 WQ500-2800-10-132 500 2800 10 132 980
220 WQ500-3100-10-132 500 3100 10 132 740
223 WQ500-3000-14-160 500 3000 14 160 740
224 WQ500-3000-15-185 500 3000 15 185 980
225 WQ500-3000-21-250 500 3000 21 250 980
226 WQ500-3000-35-400 500 3000 35 400 980
227 WQ500-3100-10-132 500 3100 10 132 740
228 WQ500-3500-15-200 500 3500 15 200 980
229 WQ500-3500-25-315 500 3500 25 315 980
230 WQ500-4000-32-550 500 4000 32 550 980
231 WQ600-3000-6-90 600 3000 6 90 740
232 WQ600-3200-7-110 600 3200 7 110 980
233 WQ600-3700-8-132 600 3700 8 132 980
234 WQ600-3800-6-110 600 3800 6 110 740
235 WQ600-4000-8-132 600 4000 8 132 740
236 WQ600-3700-10-160 600 3700 10 160 980
237 WQ600-4000-10-160 600 4000 10 160 740
238 WQ600-3700-12-185 600 3700 12 185 980
239 WQ600-4500-12-200 600 4500 12 200 980
240 WQ600-4000-18-250 600 4000 18 250 980
241 WQ600-4500-20-315 600 4500 20 315 980
242 WQ600-5000-22-400 600 5000 22 400 980
243 WQ600-5500-25-550 600 5500 25 550 980

安装及使用注意事项：
1.启动前应仔细检查电泵在运输、存放、安装过程中有无变形或损坏，紧固件是否松动或脱落。
2.检查电缆有无破损、断裂等现象，如有损伤，需要更换以免漏电。
3.检查电源装置是否安全可靠，额定电压与铭牌必须相符。
4.用兆欧表检查电机定子绕组冷态对地绝缘电阻值不得小于50M。 　　
5.严禁用泵的电缆作为安装和起吊绳用，以免发生危险。 　
6.泵的旋转方向从进水口看为逆时针转动，如果反转，须将电缆线中的任意两根线对调一下接线位置，水泵即可正转。 　
7.水泵应垂直潜入水中，不允许横放，不能陷入污泥中，水泵移动时，必须切断电源。 　
8.电泵多次使用后，必须放入清水中运转数分钟，防止泵内留下沉积物，保证电泵清洁。
9.电泵长期不用时，应将电泵从水中取出，以减少电机定子绕组受潮的机会，增加电泵的使用寿命。 　　
10.在正常工作条件下，电泵工作一年后，应进行维护保养，更换已磨损的易损件，检查紧固状 　　态，补充或更换轴承润滑脂及油室中的绝缘油，保证电泵良好运转。
