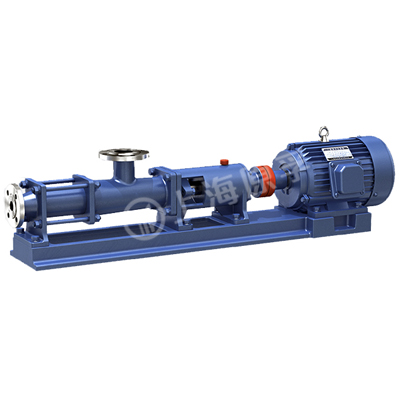

G型单螺杆泵
G型单螺杆泵
G型单螺杆泵
G型单螺杆泵
G型单螺杆泵
G型单螺杆泵
G型单螺杆泵
G型单螺杆泵

G型单螺杆泵

    产品分类：耐腐蚀高温磁力泵

    流量范围：2-1400m³/h，扬程范围：3-125m，功率：0.55-400kw，设计压力：1.6Mpa
    适用介质：任意浓度的酸、碱、盐、强氧化剂等。


全国服务热线：
021-58570166 在线咨询
  • 型号及参数
  • 结构与材料

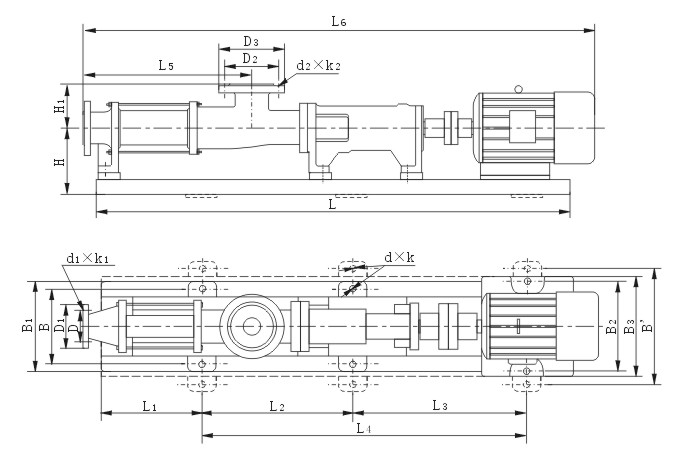

  • 安装尺寸图
  • 性能曲线图
  • 注意事项
一、产品概述
G系列单螺杆泵是一种新型的内啮合回转式容积泵。具有效率高、自吸能力强、适用范围广等优点，对各种难以输送的介质都可用此泵来输送，因此，单螺杆泵在国外被称为万能泵。该系列泵可输送中性的或腐蚀的液体，洁净的或磨削性的液体，含有气体或易产生气泡的液体，高粘度的液体，包括含有纤维物和固体物质的液体。

二、工作原理及性能
单螺杆泵的工作原理是单线螺旋的转子在双线螺旋的定子孔内绕定子轴线作行星回转时，转子与定子副之间形成的密闭腔就连续的、匀速的、容积不变的将介质从吸入端输送到压出端。由于这种巧妙的工作原理，使得单螺杆泵具有一般性泵的通用性能外其最显著的特点是：
1、可输送高粘度的介质。根据泵规格的大小不同，介质的最高粘度可为200000厘泊。
2、可输送含固体颗粒、磨削颗粒和纤维的介质。其含量一般可高达40%，当介质中所含固体为粉末状细微颗粒时，最高可达70%，根据泵的大小不同允许介质中所含固体颗粒粒径最大为2毫米——40毫米。
3、输出的液体连续均匀、压力稳定、搅动小，对敏感性的液体不会发生任何成分的改变。
4、流量与转速之间为简单的正比关系。可通过调节转速进行流量的调节，配上变速的电动机，可成为变量泵。
5、压力能随输出管道阻力自动调节。在0-36(公斤/厘米2)压力之间，用户很容易调到所需的压力。这样既节能，又避免压力太高或太低而影响工艺流程。
6、结构简单、更换配件及日常维修比较方便。
与其它类型泵相比较：
和离心泵相比，单螺杆泵不需要装阀门，而流量是稳定的线性流动。
和柱塞泵相比，单螺杆泵具有更好的自吸能力，吸上高度可达8.5米水柱。
和隔膜泵相比，单螺杆泵可输送各种混合杂质，含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质。
和齿轮泵相比，单螺杆泵可输送更高粘度的介质。
与柱塞泵、隔膜泵及齿轮泵不同的是，单螺杆泵可用于药剂填充和计量。

三 适用范围
G系列单螺杆泵根据材质可分为如下三种类型：
1、普通泵：
主要适用范围：油水分离装置的理想输送泵、污水处理装置输送泵；喷雾装置输送泵；焚烧炉输送泵；污水、粪便输送；润滑油、燃油、植物油输送；沉积糊状且夹有固体颗粒介质的抽吸输送，石油、水纹地球物理勘探钻机输送泥浆；新型湿纺糊状石棉浆的输送；粘度油墨、陶土、粘土糊、纸浆的输送；还有作输送混凝土、炸药、水煤浆、高岭土及纤维液等特殊物料的输送泵。
2、食品泵： （采用不锈钢与无毒橡胶材料）
主要适用范围：酿酒、未稀释的啤酒芽、酒花、奶粉、麦乳精、淀粉、番茄酱、酱油、发酵液、醪液、蜂蜜、巧克力混合料、牛奶、奶油、奶酪和肉浆等抽吸输送，还可应用在制药工业和牙膏工业等方面。
3、化工泵：（采用耐腐不锈钢与耐腐橡胶材料）
主要适用范围：腐蚀性石油、化工介质、颜料、厚油漆、化妆品、软膏、肥皂、环保等工业部门；是配套压滤机理想的料液输送泵。

四、性能参数范围
流量范围：0.8～150m3/h 　　 环境温度：≤+40℃ 　　 额定压力：0.6～1.2MPa 　　　介质温度：-5℃～+120℃  　　 转速：960-400r/min

五、性能参数表

1、对于一般性介质可按上表参数选用。
2、对于高粘度介质、磨削性介质及含固率较高介质。请按上表中转速的1/2-1/5选择流量，转速与流量成简单正比。即：如转速下降1/2，流量也下降1/2。

型号
流量
(m3/h)
压力
(MPa)
转速
(r/min)
电机功率
(kw)
进口法
兰通径
(mm)
出口法
兰通径
(mm)
允许颗
粒直径
(mm)
允许纤
维长度
(mm)
G10-1
0.1
0.6
960
0.55
25
25
0.8
15
G10-2
1.2
0.55
25
25
G13-1
0.4
0.6
960
0.55
25
25
0.8
15
G13-2
1.2
0.55
25
25
G15-1
0.6
0.6
960
0.55
25
25
1
20
G15-2
1.2
0.75
25
25
G20-1
0.8
0.6
960
0.75
25
25
1.5
25
G20-2
0.6
1.1
25
25
G25-1
2
0.6
960
1.5
32
25
2
30
G25-2
1.2
2.2
32
25
G30-1
5
0.6
960
2.2
50
40
2.5
30
G30-2
1.2
3
50
40
G35-1
8
0.6
960
3
65
50
3
40
G35-2
1.2
4
65
50
G40-1
12
0.6
960
4
80
65
3.8
45
G40-2
1.2
5.5
80
65
G50-1
20
0.6
960
5.5
100
80
5
50
G50-2
1.2
7.5
100
80
G60-1
30
0.6
960
11
125
100
6
60
G60-2
1.2
15
125
100
G70-1
45
0.6
720
11
150
125
8
70
G70-2
1.2
18.5
G85-1
65
0.6
720
15
150
150
10
80
G85-2
0.6
30
G105-1
80
0.6
720
22
200
150
10
80
G135-1
100
0.6
720
30
200
150
10
80

一、开机前必先确定方向，不得反转：
二、严禁在无介质的情况下空运转，以免损坏定子；
三、新安装或停机数天后的泵，不能立即启动，应先向泵体内注入适量机油或肥皂水，再用管子钳扳动几转后才可启动；
四、输送高粘度或含颗粒及腐蚀性的介质后，应用水或溶剂进行冲洗，防止阻塞，以免下次启动困难；
五、冬季应排除积液，防止冻裂；
六、使用过程中轴承座内应定期加润滑油，发现轴端有渗流时，要及时处理或更换油封：
七、在运行中如发现异常情况，应立即停车检查原因，排除故障。
