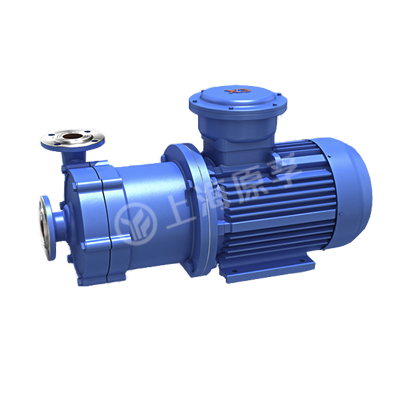

CQ型不锈钢磁力泵
CQ型不锈钢磁力泵
CQ型不锈钢磁力泵
CQ型不锈钢磁力泵
CQ型不锈钢磁力泵
CQ型不锈钢磁力泵
CQ型不锈钢磁力泵
CQ型不锈钢磁力泵

CQ型不锈钢磁力泵

    • 质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!

    • 交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!

    • 专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!

全国服务热线:
021-58570166
在线咨询
  • 型号及参数

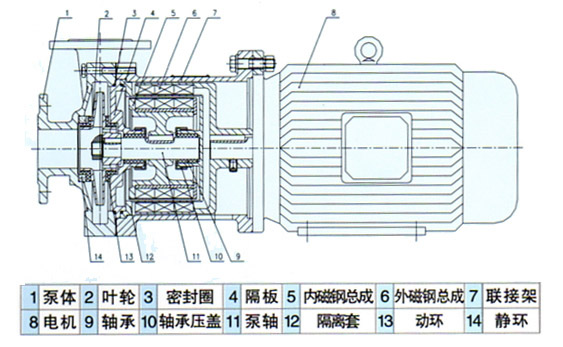

  • 结构与材料

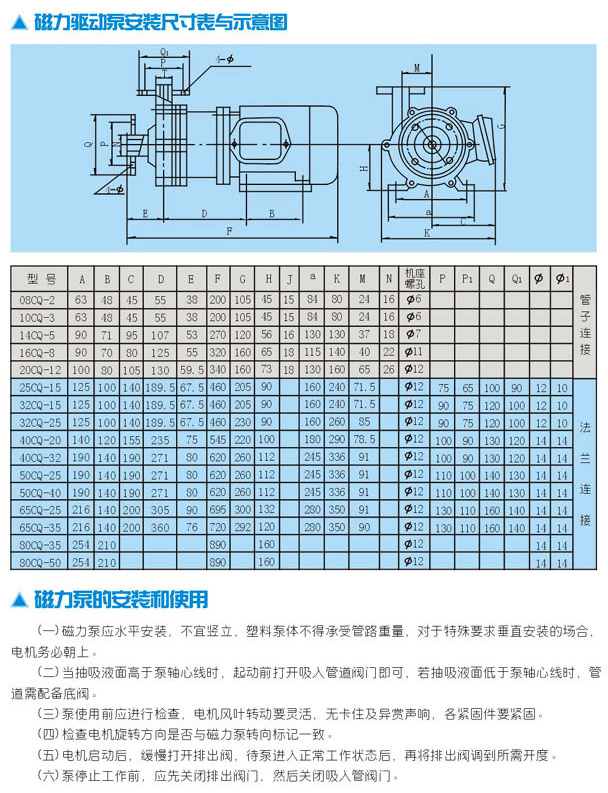

  • 安装尺寸图

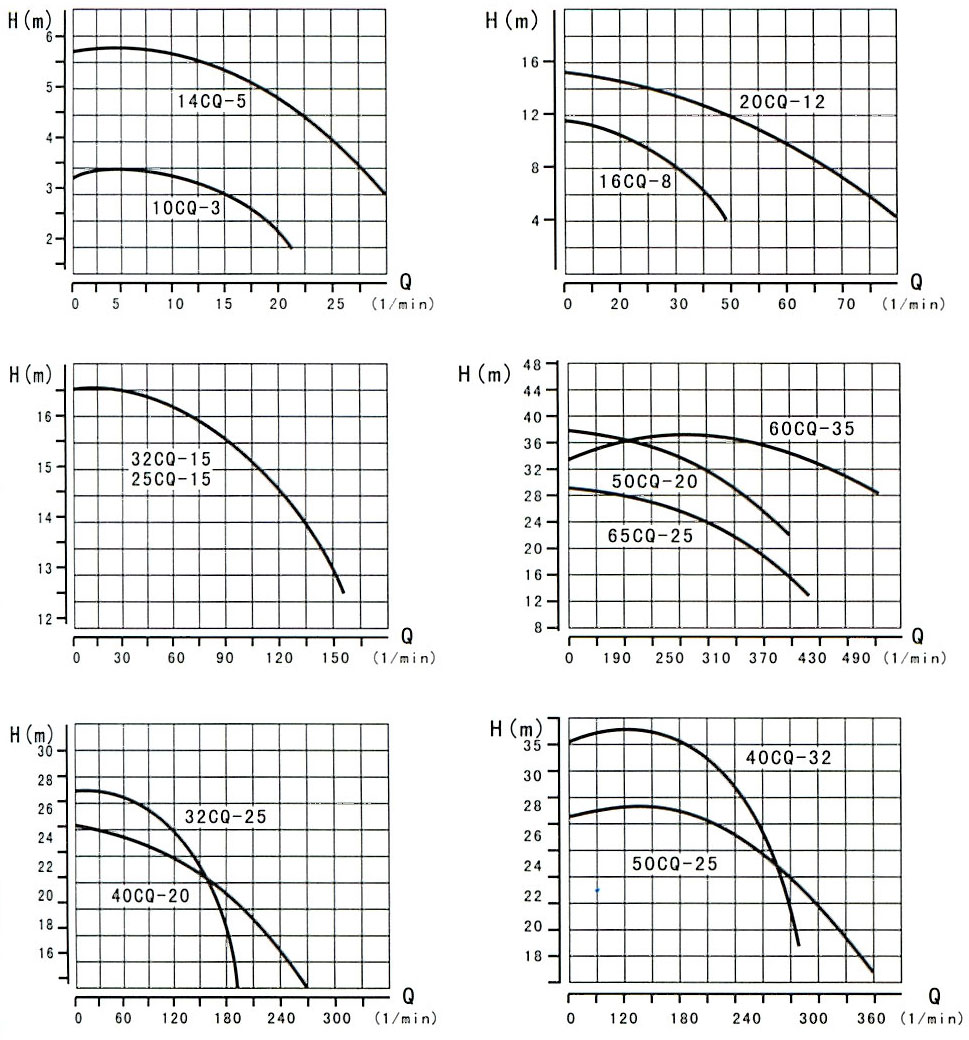

  • 性能曲线图
  • 注意事项

产品用途

磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送,选用此泵则更为理想。

设计特点

CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,工艺先进、具有全密封、无泄漏、耐腐蚀等特点,其性能达到国外同类产品的先进水平。

不锈钢磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

序号



口径

流量 (m3/h)

扬程 (m)

电机功率 (kW)

电 压
(V)

材质

进口(mm)

出口(mm)

1

14CQ-5

14

10

1.2

5

0.12

220/380

不锈钢

2

16CQ-8

16

12

1.8

8

0.18

220/380

3

20CQ-12

20

12

3

12

0.37

220/380

4

25CQ-15

25

20

5.4

15

1.1

380

5

32CQ-15

32

25

6.5

15

1.1

380

6

32CQ-25

32

25

4.8

25

1.1

380

7

40CQ-20

40

32

10

20

2.2

380

8

40CQ-32

40

32

11.5

32

4

380

9

50CQ-25

50

40

14.4

25

4

380

10

50CQ-32

50

40

13.2

32

4

380

11

50CQ-50

50

32

7.8

50

5.5

380

12

65CQ-25

65

50

16.8

25

5.5

380

13

65CQ-32

65

50

25

32

7.5

380

14

80CQ-32

80

65

50

32

11

380

15

50CQ-50

80

65

50

50

15

380

16

100CQ-32

100

80

60

32

15

380

17

100CQ-50

100

80

60

50

18.5

380

:表中16CQ-8---100CQ-50都可配防爆电机


CQ型不锈钢磁力驱动泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用温度<100℃,输送吸入压力不大于0.2mpa,最大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10-6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。6、磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。
